- Tóm lược về Thiết bị:
- Ứng dụng:

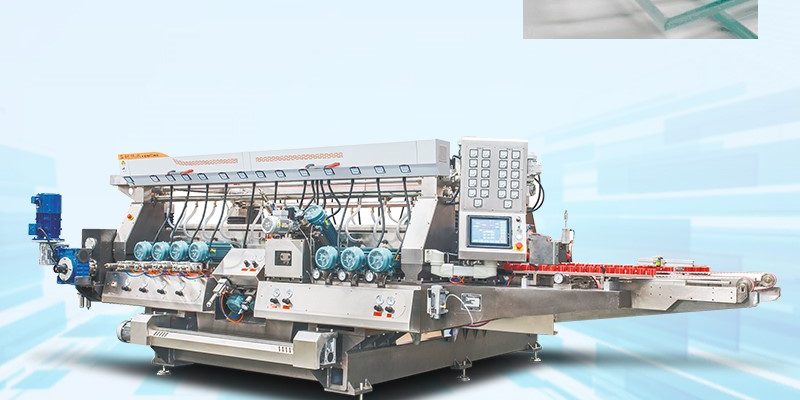

Dây chuyền máy viền đôi kính, Máy cắt cạnh kính phẳng có băng tải bàn xoay này được sử dụng để mài các loại kính phẳng khác nhau, chẳng hạn như kính kết cấu, (Kính kiến trúc, kính xây dựng), kính treo tường, cửa sổ lắp kính, cửa kính, v.v. và đánh bóng các cạnh phẳng của đường thẳng kép và vát cạnh trên và dưới của kính cùng một lúc, đòi hỏi độ chính xác kích thước và độ chính xác đánh bóng cao.
1.2Mô tả:
Hệ thống điều khiển PLC để thiết lập các thông số xử lý thông qua giao diện giám sát để hoàn tất quá trình xử lý cùng một lúc. Cấu trúc chân đế ổn định và vững chắc góp phần điều chỉnh độ rộng chính xác và nhanh chóng. Bộ truyền động chính được sử dụng đai định thời (thương hiệu Ý). Theo khái niệm thiết kế mô-đun, máy cạnh thẳng kép có thể được trang bị các thiết bị đánh bóng nâng cao và xóa điện tử thấp. Các trục đánh bóng có thể được lựa chọn đánh bóng bằng khí nén hoặc đánh bóng cấp liệu tự động để cải thiện chất lượng đánh bóng và giảm cường độ lao động của công nhân.

2.Ưu điểm:
- Máy tiện có thiết kế hình tam giác giúp máy ổn định
- Dầm di động và ổn định với toàn bộ kết cấu gia công khoảng 5,05m: lý tưởng nhất là gia công toàn bộ thân máy tại trung tâm phay CNC cùng một lúc. Có thể tránh mất độ chính xác khi xử lý. Không có mối hàn trên bề mặt. Độ bền sẽ mạnh hơn nhiều so với hàn ba phần.
- 4 chiếc cột thẳng đứng thiết kế hình tam giác có bánh xe khớp nối với ốc vít.
- Hộp số chính có bánh răng trụ và trục vạn năng tới hộp số. Làm việc hiệu quả sẽ nhanh hơn bánh răng côn truyền thống
5. Mô-đun hóa: Cấu trúc này đạt được mục đích lắp ráp nhanh trong quá trình bảo trì và nâng cấp trong tương lai để tăng sản lượng.
3.Cấu hình động cơ:
Tên | Danh mục động cơ | Sự chỉ rõ | SỐ LƯỢNG. | Thương hiệu nhà sản xuất | Nhận xét |
Động cơ truyền động chính | Tính thường xuyên động cơ | 1,5kw | 2 | ||
Động cơ ra vào độ rộng máy | Tính thường xuyên động cơ | 1,5KW | 1 | ||
Động cơ mở rộng kẹp kính | Động cơ | 0,37kw | 2 | ZHUJIANG | Zhejiang |
Động cơ Mài | Động cơ | 1-3#3.0kw(2P) | 6 | ABB | TÙY CHỌN:Truyền cơ khí thay vì truyền trực tiếp |
Động cơ Mài | Động cơ | 4-10#2.2kw(2P) | 14 | ABB | |
Động cơ điều chỉnh góc nghiêng | Động cơ | 0,09kw | 2 | ZHUJIANG | TRUNG QUỐC |
Động cơ bơm nước | Động cơ | 0,45kw | 4 | JINLOON | |
Quạt thổi kính | Động cơ | 2,2kw | 1 | Southern/jiuzhou |
4.Thông số kỹ thuật tổng quan
Mã Máy | SDE2040M |
độ dày kính gia công | 3-25mm |
Chiều rộng kính tối đa | 4200MM |
Kích thước kính nhỏ nhất | Kích thước kính tối thiểu: 450 * 450mm |
Tốc độ bang tải | 1-10m/phút(Nâng cấp 1-15m/phút) |
Dung sai song song | ≦0,2mm/m(1000*1000mm) |
Dung sai đường chéo | ≦0,5mm/m(1000*1000mm) |
Tốc độ mở chiều rộng | Tiêu chuẩn là 4m/phút |
Tốc độ động cơ mài | 2800 vòng/phút&1400RPM |
Công suất lắp đặt | Khoảng 50kw(SM2040) |
Cân nặng | 8000KG |
5.Đá mài được sắp xếp như sau:
STT | Tên Đá mài | Thông Số Kỹ Thuật đá mài | Tốc độ quay | Số Lượng | Xuất Xứ |
1 # mài thô | Đá Kim Cương | D175×D12×100mesh | 4200r/phút | 2 | Bảy ngôi sao |
2 # mài thô | Đá Kim Cương | D175×D12×140mesh | 4200r/phút | 2 | Bảy ngôi sao |
3 # mài | Đá Đỏ | D175×D12×240mesh | 4200r/phút | 2 | Bảy ngôi sao |
4 # mài vát trên | Phá Mép Đỏ | D150×D12×240mesh | 3600r/phút | 2 | YJ |
5 # đánh bóng vát trên | 10S04 | D150-10S40 | 2800r/phút | 2 | Nước Ý |
6 # mài vát dưới | Phá mép đỏ | D150×D12×240mesh | 3600r/phút | 2 | YJ |
6 # đánh bóng vát dưới | 10S04bánh xe | D150-10S40 | 2800r/phút | 2 | Nước Ý |
8 # đánh bóng cạnh | 10S04bánh xe | D150-10S40 | 2800r/phút | 2 | Nước Ý |
9 # đánh bóng cạnh | 10S04bánh xe | D150-10S60 | 2800r/phút | 2 | Nước Ý |
10 # đánh bóng cạnh | 10S04bánh xe | D150-CE3/ D150-10S60 | 2800/1400r/phút | Nước Ý |
6. Chi tiết máy móc
6.1. Cấu trúc của máy
Máy tiện sử dụng ống thép vuông tăng cường, Độ dày khoảng 10 mm. Bề mặt của dầm lắp đặt là 30 mm.
Máy tiện có thiết kế khung chữ A. Cơ học tam giác là hình dạng vững chắc nhất.
Với chất liệu chắc chắn và CNC có độ chính xác cao, đồng thời làm việc với thanh vít bi chì lớn của Đài Loan. Điều chỉnh chiều rộng với tốc độ cao, vị trí chính xác và chính xác cao.

6.2. Đối với khung đỡ hình chữ W
Giá đỡ hình chữ W: Giá đỡ của hệ thống địa điểm di động sử dụng thiết kế khung “W” để tăng độ chính xác và ổn định, đồng thời nó có thể kéo dài đáng kể tuổi thọ của giá đỡ tuyến tính, giảm khoảng thời gian ngừng hoạt động. Bộ truyền động chính sử dụng dẫn hướng tuyến tính, thanh trượt và vít bi tuyệt vời đảm bảo độ chính xác xử lý

6.3. Dầm (cố định và di chuyển)
Một thiết kế kết cấu cho dầm. Không có phân đoạn. Đảm bảo độ chính xác theo chiều ngang.
Các dầm di động và ổn định được xử lý bởi trung tâm gia công CNC trong một lần với độ chính xác 0,01mm.
Gia công tinh xảo CNC trong nhà, Đảm bảo chất lượng của Enkong. Dầm bằng thép đặc và được xử lý nhiệt giảm ứng suất. Cố định nhiều điểm, để giữ cho quá trình chuyển giao diễn ra suôn sẻ và sẽ không bao giờ thay đổi.

6.4. Cơ cấu áp suất
ENKONG với thiết kế F với bộ phận hỗ trợ tăng cường với cấu trúc áp suất. Tấm ray chống mài mòn làm bằng vật liệu polyme, sai số độ thẳng 0,2mm, sai số độ phẳng nhỏ hơn 0,15mm

6.5. Kết cấu Palăng
Dầm trên thông qua cấu trúc nâng
Thiết kế (Pallet Swallowtail cộng với cấu trúc trục vít loại T, mô-men xoắn
Hiệu suất ổn định hơn và bền hơn) Bốn cột thẳng đứng có cấu trúc Tam giác giống nhau

6.6. Cho sự xuất hiện
Hệ thống tời nâng Tự động sử dụng vít bi có đai ốc đồng để nâng. Nâng tích hợp. Tất cả các thiết bị gỡ bỏ sẽ có cùng kích thước. Nó có thể xử lý hoàn hảo 45 độ.

6.7. Đối với hộp số
Hộp truyền động chính kín hoàn toàn với bánh răng thẳng cộng với nút thắt đa năng bằng kính thiên văn, cấu trúc đơn giản, bánh răng và vòng bi đang chạy ở trạng thái bong bóng, hiệu suất truyền động cao hơn, tuổi thọ dài, giảm chi phí bảo trì. Hiệu suất làm việc đã cải thiện 30% so với góc xiên thiết bị (các công ty khác)

6.8. Đối với định vị phụ
Các bộ phận thiết lập vị trí trong bộ phận có thể di chuyển được sử dụng dẫn hướng tuyến tính với một tấm lò xo để giúp máy ổn định và bền hơn.
Việc cung cấp áp suất bên sẽ có độ chính xác cao đối với tính song song của kính xử lý.(± 0,3mm/m(1000*1000mm))
Khối định vị thứ cấp độc lập với khối, được đặt trên bệ, ổn định và bền bỉ, hoàn toàn tránh nước, dễ điều chỉnh và bảo trì (phần này có thể bắt đầu tùy chọn)
Điểm khác biệt với các công ty khác là chúng tôi sử dụng thiết kế đúc khuôn cho thiết bị này trên bề mặt bàn làm việc. Dễ dàng bảo trì và thay thế. Một số nhà máy lắp đặt bộ phận này dưới máy. Không dễ dàng để kiểm tra và bảo trì. Hệ thống sẽ hoạt động tốt trên đường chéo hoàn hảo (± 0,3mm/m(1000*1000mm))

6.9. Thiết bị định vị kính đầu vào
Thành phần định vị của mặt cố định với ray dẫn hướng tuyến tính kép. Điều chỉnh dễ dàng và nhanh chóng.
Bộ phận định vị của mặt di động với ray dẫn hướng tuyến tính kép + tấm lò xo.
